Volkswagen ID.4: Airbag system

Volkswagen ID.4 (E21) 2021-2025 Service Manual / General body repairs, interior / Passenger protection / Airbag system

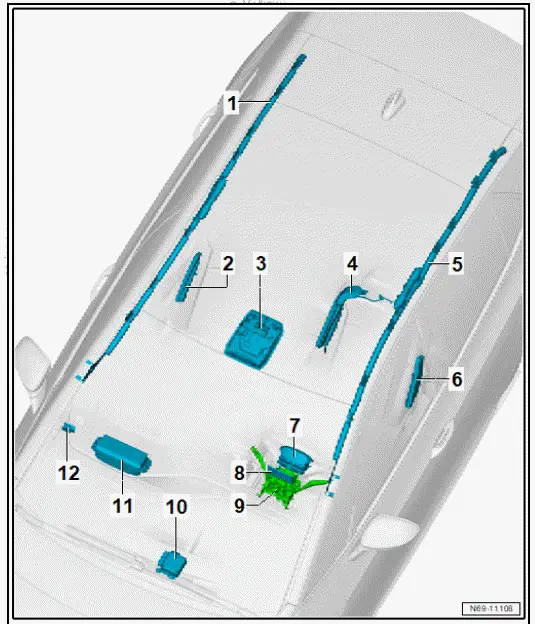

Overview of fitting locations - airbag system

The overview shows a left-hand drive vehicle as an example.

Volkswagen ID.4. Overview of fitting locations - airbag system

  1. Head airbag, front passenger side
  • Left-hand drive vehicles: with front passenger side curtain airbag igniter - N252-
  • Right-hand drive vehicles: with driver side curtain airbag igniter - N251-
  • ⇒ Rep. gr. 69 ; Assembly overview - curtain airbag
  • ⇒ Rep. gr. 69 ; Removing and installing curtain airbag with igniter
  1. Front side airbag, front passenger side
  • Left-hand drive vehicles: with side airbag igniter on front passenger side - N200-
  • Right-hand drive vehicles: with side airbag igniter on driver side - N199-
  • ⇒ "8.1 Assembly overview  front side airbag, outer side"
  • ⇒ "8.3 Removing and installing front outer side airbag"
  1. Warning lamp for airbag deactivated on front passenger side - K145-
  • Can be renewed only together with front interior light - WX1-
  • ⇒ Electrical system; Rep. gr. 96 ; Controls; Removing and installing front interior light/reading light
  1. Front side airbag on driver side with igniter for central airbag for occupant collision protection, driver side - N737-
  • ⇒ "8.2 Assembly overview - front side airbag, inner side"
  • ⇒ "8.4 Removing and installing front inner side airbag"
  1. Head airbag, driver side
  • Left-hand drive vehicles: with driver side curtain airbag igniter - N251-
  • Right-hand drive vehicles: with front passenger side curtain airbag igniter - N252-
  • ⇒ Rep. gr. 69 ; Assembly overview - curtain airbag
  • ⇒ Rep. gr. 69 ; Removing and installing curtain airbag with igniter
  1. Front side airbag, driver side
  • Left-hand drive vehicles: with side airbag igniter on driver side - N199-
  • Right-hand drive vehicles: with side airbag igniter on front passenger side - N200-
  • ⇒ "8.1 Assembly overview   front side airbag, outer side"
  • ⇒ "8.3 Removing and installing front outer side airbag"
  1. Airbag unit on driver side with airbag igniter on driver side - N95-
  • ⇒ Rep. gr. 69 ; Assembly overview - front airbag, driver side
  • ⇒ Rep. gr. 69 ; Removing and installing airbag unit with airbag igniter on driver side [N95]
  1. Control unit with display unit for driver information system - J1254-
  • ⇒ Electrical system; Rep. gr. 90 ; Dash panel insert; Removing and installing control unit with display unit for driver information system [J1254]
  1. Steering column electronics control unit - J527-
  • ⇒ Electrical system; Rep. gr. 94 ; Steering column switch module; Removing and installing steering column electronics control unit [J527]
  1. Airbag control unit - J234-
  • ⇒ Rep. gr. 69 ; Assembly overview - airbag control unit
  • ⇒ Rep. gr. 69 ; Removing and installing airbag control unit [J234]
  1. Airbag unit on front passenger side
  • With front passenger side airbag igniter 1 - N131- .
  • With front passenger airbag unit - NX3- incl. airbag igniter 1 on front passenger side - N131- and airbag igniter 2 on front passenger side - N132-
  • ⇒ Rep. gr. 69 ; Assembly overview - front passenger airbag
  • ⇒ Rep. gr. 69 ; Removing and installing front passenger airbag unit with igniter
  1. Key-operated switch to deactivate airbag on front passenger side - E224-
  • Depending on equipment/version
  • ⇒ Rep. gr. 69 ; Removing and installing key-operated switch to deactivate airbag on front passenger side [E224]
