Volkswagen ID.4: Seat belt verification

Volkswagen ID.4 (E21) 2021-2025 Service Manual / General body repairs, interior / Passenger protection / Seat belt verification

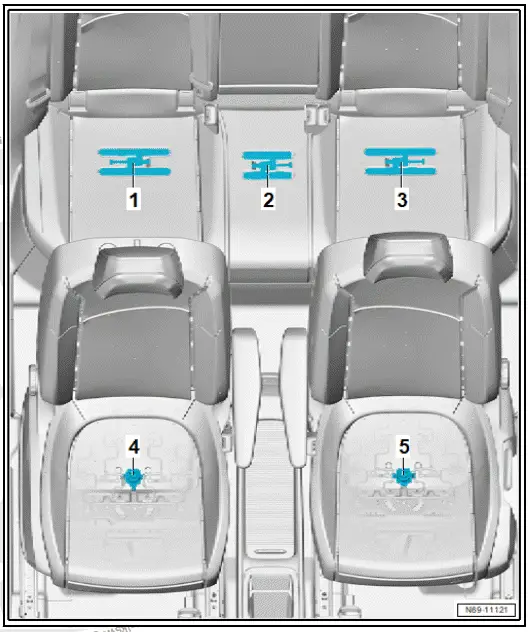

Assembly overview - seat occupied sensor

Volkswagen ID.4. Assembly overview - seat occupied sensor

  1. Rear seat occupied sensor
  • Left-hand drive vehicles: rear seat occupied sensor on passenger side - G178-
  • Right-hand drive vehicles: rear seat occupied sensor on driver side - G177-
  • ⇒ Rep. gr. 69 ; Removing and installing rear seat occupied sensor [G177/ G178/G1010]
  1. Rear seat occupied sensor, centre - G1010-
  • ⇒ Rep. gr. 69 ; Removing and installing rear seat occupied sensor [G177/ G178/G1010]
  1. Rear seat occupied sensor
  • Left-hand drive vehicles: rear seat occupied sensor on driver side - G177-
  • Right-hand drive vehicles: rear seat occupied sensor on passenger side - G178-
  • ⇒ Rep. gr. 69 ; Removing and installing rear seat occupied sensor [G177/ G178/G1010]
  1. Front seat occupied sensor
  • Left-hand drive vehicles: seat occupied sensor on front passenger side - G128-
  • Right-hand drive vehicles: seat occupied sensor on driver side - G1067-
  • ⇒ Rep. gr. 69 ; Removing and installing front seat occupied sensor [G1067]/[G128]
  1. Front seat occupied sensor
  • Left-hand drive vehicles: seat occupied sensor on driver side - G1067-
  • Right-hand drive vehicles: seat occupied sensor on front passenger side - G128-
  • ⇒ Rep. gr. 69 ; Removing and installing front seat occupied sensor [G1067]/[G128]

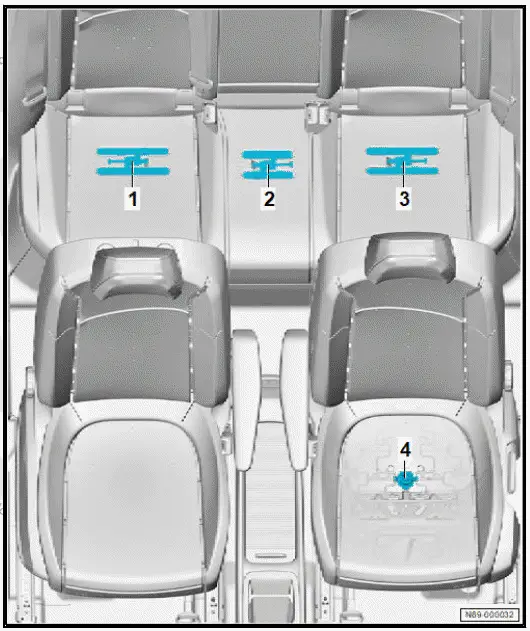

Assembly overview - seat occupied sensor, NAR

Volkswagen ID.4. Assembly overview - seat occupied sensor, NAR

  1. Rear seat occupied sensor
  • Left-hand drive vehicles: rear seat occupied sensor on passenger side - G178-
  • Right-hand drive vehicles: rear seat occupied sensor on driver side - G177-
  • ⇒ Rep. gr. 69 ; Removing and installing rear seat occupied sensor [G177/ G178/G1010]
  1. Rear seat occupied sensor, centre - G1010-
  • ⇒ Rep. gr. 69 ; Removing and installing rear seat occupied sensor [G177/ G178/G1010]
  1. Rear seat occupied sensor
  • Left-hand drive vehicles: rear seat occupied sensor on driver side - G177-
  • Right-hand drive vehicles: rear seat occupied sensor on passenger side - G178-
  • ⇒ Rep. gr. 69 ; Removing and installing rear seat occupied sensor [G177/ G178/G1010]
  1. Seat occupied sensor on driver side - G1067-
  • ⇒ Rep. gr. 69 ; Removing and installing front seat occupied sensor [G1067]/[G128]

Removing and installing front seat occupied sensor [G1067]/[G128]

The seat occupied sensor on driver side - G1067- and seat occupied sensor on front passenger side - G128- will henceforth be referred to as "seat occupied sensor".

Removing

  • Move front seat to rearmost and highest position.
  • Disconnect electrical connector -2-.
  • Unclip mounting -1- -arrows-.
  • Detach seat occupied sensor -3-. To do this, push padding upwards slightly.

Volkswagen ID.4. Removing and installing front seat occupied sensor [G1067]/[G128]

Installing

Install in reverse order of removal, observing the following:

  • Connect electrical connector until it engages audibly.

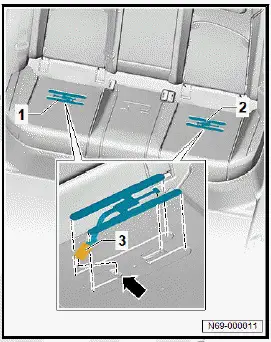

Removing and installing rear seat occupied sensor [G177/G178/G1010]

Removing

Removing rear seat occupied sensor [G177/G178]

The rear seat occupied sensor on driver side - G177- and rear seat occupied sensor on passenger side - G178- will henceforth be referred to as "rear seat occupied sensor".

  • Remove cover and padding of rear bench seat ⇒ Rep.

    gr. 74 ; Removing and installing cover and padding of rear bench seat .

  • Disconnect electrical connector -3-.
  • Guide electrical wire through opening -arrow-.
  • Remove rear seat occupied sensor -1- or -2-.

Volkswagen ID.4. Removing and installing rear seat occupied sensor [G177/G178/G1010]

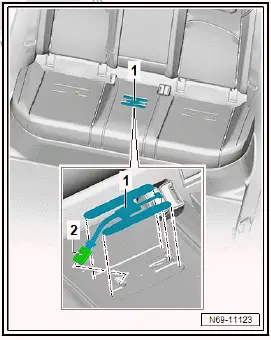

Removing rear seat occupied sensor [G1010]

  • Remove cover and padding of rear bench seat ⇒ Rep.

    gr. 74 ; Removing and installing cover and padding of rear bench seat .

  • Disconnect electrical connector -2-.
  • Guide electrical wire through opening.
  • Remove rear centre seat occupied sensor - G1010- -1-.

Volkswagen ID.4. Removing rear seat occupied sensor [G1010]

Installing

Install in reverse order of removal, observing the following:

  • Make sure that identification plate of seat occupied sensor faces upwards in installed condition.
  • Connect electrical connector until it engages audibly.
