Volkswagen ID.4: Seat occupied recognition

Volkswagen ID.4 (E21) 2021-2025 Service Manual / General body repairs, interior / Passenger protection / Seat occupied recognition

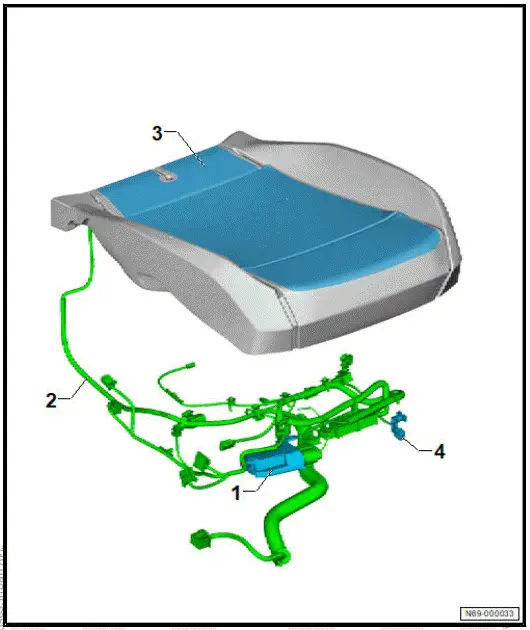

Overview of fitting locations - seat occupied recognition

Overview shown for front passenger side as an example

  1. Seat occupied recognition control unit - J706-
  • ⇒ Rep. gr. 69 ; Removing and installing seat occupied recognition control unit [J706]
  1. Wiring harness for seat frame
  • Depending on equipment/ version
  • ⇒ "3.31 Removing and installing wiring harness for seat frame"
  1. Front right seat heating - ZX13-
  • ⇒ Rep. gr. 74 ; Assembly overview - seat heating element
  • ⇒ Rep. gr. 74 ; Removing and installing seat heating element [ZX11]/[ZX13]
  1. Front passenger side seat position sensor - G554-
  • Depending on model

Volkswagen ID.4. Overview of fitting locations - seat occupied recognition

Removing and installing seat occupied recognition control unit [J706]

The seat occupied recognition control unit - J706- will henceforth be referred to as "seat occupied recognition control unit".

Removing

  • ⇒ Rep. gr. 72 ; Secure front seat to seat repair stand
  • Unclip electrical wire from retainer -3-.
  • Disconnect electrical connector -2-.
  • Push locking pin completely out of retainer -3-.
  • Unclip seat occupied recognition control unit -1- in direction of -arrow A-.
  • Detach seat occupied recognition control unit -1- in direction of -arrow B-.

Volkswagen ID.4. Removing and installing seat occupied recognition control unit [J706]

Installing

Install in reverse order of removal, observing the following:

  • Route electrical wire so that original wiring layout is restored.
